De do’s & don’ts van het installeren van een lange afstand lezer of een handsfree interface.

Wanneer er een toegangscontrole systeem wordt toegepast in een gebouw gebruikt men vaak Proximity lezers. In dit geval wordt een kaart of tag op de lezer aangeboden. In de meeste gevallen is dit een efficiënte en handige manier om een deur te ontgrendelen. In sommige gevallen kan het wenselijk zijn om vanaf afstand, dus zonder de kaart of tag fysiek op de lezer aan te bieden, de deur te ontgrendelen.

Bij gebruik van onze Handsfree interface of de lange afstand lezer zal de deur ontgrendeld kunnen worden wanneer de gebruiker met een handsfree kaart of tag in de nabijheid van de lezer komt. Zo kunnen gebruikers met bijvoorbeeld een fysieke beperking eenvoudig een deur ontgrendelen zonder de kaart of tag fysiek voor de lezer te houden. In bijvoorbeeld een magazijn omgeving kan op deze manier ook eenvoudiger toegang tot (rol)deuren verleend worden. Doordat er geen fysiek contact is tussen lezer en kaart of tag is dit ook een ideale hygiënische oplossing voor in bijvoorbeeld ziekenhuizen en/of “clean rooms”.

De lange afstand lezer is ontworpen voor handsfree toegang vanaf afstand. Het leesbereik van maximaal 5 meter betekent dat de handsfree kaart of handsfree tag kan worden gelezen over een langere afstand dan bij een normale Proximity lezer. Bij slagbomen en schuifhekken voor toegang tot parkeerterreinen kan het handig zijn om de handfree kaart te gebruiken zodat de bestuurder niet uit het voertuig hoeft te stappen of uit het raam hoeft te reiken.

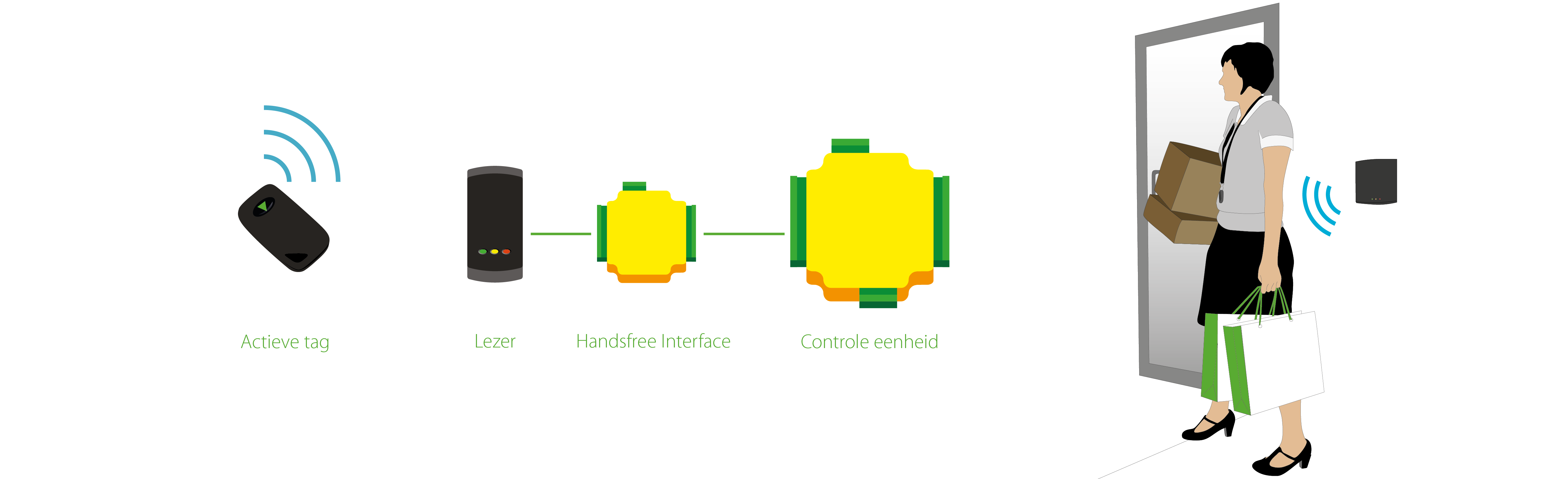

De handsfree interface

De Handsfree interface maakt het mogelijk om de Net2 Proximity lezers te voorzien van de handsfree techniek waardoor het niet meer nodig is om een kaart of tag fysiek voor de lezer te houden. De Handsfree interface is een losse print die tussen de Net2 deurcontroller en de kaartlezer wordt geplaatst. Deze Handsfree interface wordt vanuit de deurcontroller gevoed en heeft daardoor geen aparte voeding nodig. De afstand waarbij de handsfree kaart of tag wordt gelezen wordt bepaald door het type Proximity lezer welke aangesloten wordt op de Handsfree interface.

Hieronder vindt u een schema met de verwachte leesafstanden van een lezer en handsfree interface.

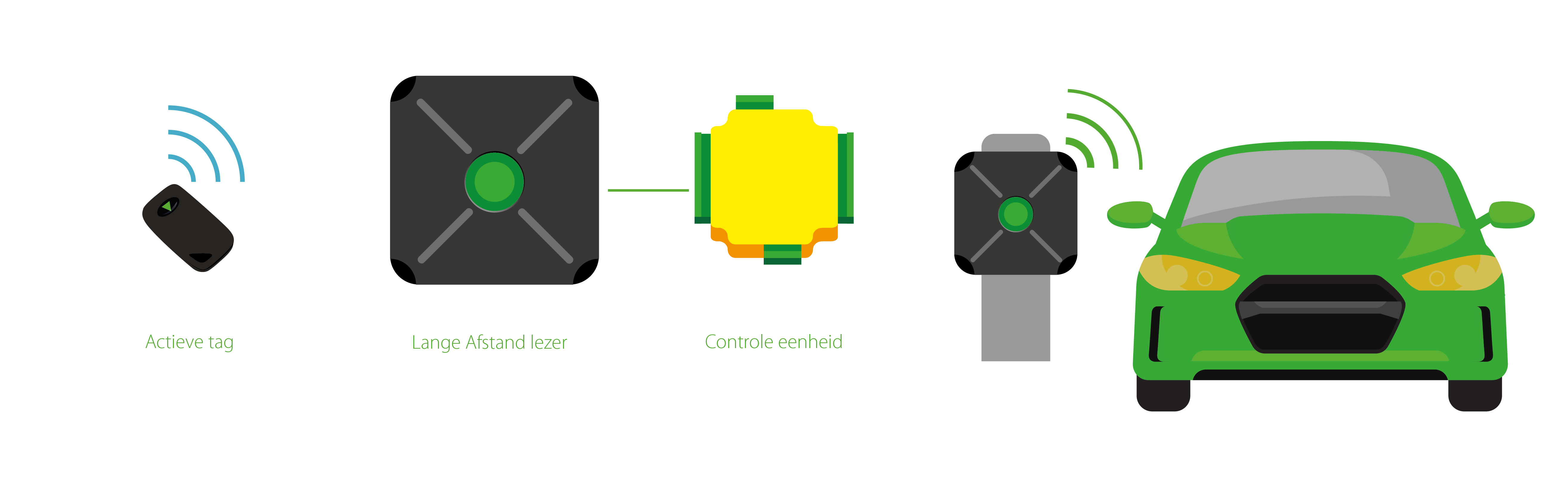

De lange afstand lezer

De lange afstand lezer is speciaal ontworpen voor de toegang tot (parkeer) terreinen. Met de lange afstand lezer kan een actieve handsfree kaart of tag (welke in het voertuig aanwezig is of bij de gebruiker gedragen wordt) gelezen worden vanaf maximaal 5 meter afstand. Doordat de handsfree interface print al in de lange afstand lezer is ingebouwd hoeft deze niet nog eens los bijgeplaatst te worden.

De lange afstand lezer in combinatie met de handsfree kaart kan gebruikt worden voor uiteenlopende voertuigen zoals auto’s, vrachtwagens en heftrucks. Wanneer er gebruik gemaakt wordt van de drukknoppen op de handsfree kaart kan het bereik met een druk op deze knop worden verhoogd tot maximaal 25 á 30 meter. Deze knop dient geactiveerd te worden op de Handsfree interface. Wanneer de knop geactiveerd is op de interface zal daarna de knop op de kaart het kaartnummer van de kaart actief versturen naar de deze interface. Dit is ideaal als de slagboom al geopend moet worden wanneer de gebruiker aan komt rijden van een grotere afstand.

De lange afstand lezer werkt bovendien ook als een standaard Proximity lezer zodat gebruikers met een passieve kaart of tag de lezer ook kunnen gebruiken. De heldere LED is vanaf afstand goed zichtbaar en geeft duidelijk aan met een groene of rode LED sturing of er toegang wordt verleend of geweigerd.

Hoe werkt Handsfree?

Een Proximity lezer welke aangesloten is op een Handsfree interface stuurt continu zijn 125 KhZ frequentie uit. Wanneer een handsfree kaart of tag in het bereik van dit 125KhZ veld van de lezer komt wordt de ingebouwde zender van de kaart of tag geactiveerd en wordt het kaartnummer direct naar de handsfree interface verzonden. De Handsfree interface is dus de draadloze ontvanger van het kaartnummer van de handsfree kaart of tag. Dit zorgt ervoor dat de handsfree kaart of tag in combinatie met de Net2 deurcontroller de deur op afstand zal kunnen openen.

Wanneer de kaart of tag het kaartnummer gestuurd heeft naar de Handsfree  interface zal deze 2 seconden uitschakelen om herhaalde communicatie naar de interface te voorkomen om zo de batterij te besparen. Na deze 2 seconden zal de kaart of tag controleren of deze zich nog in het veld van de lezer bevindt. Indien dit het geval is zal dit na 2 seconden nogmaals gecontroleerd worden. Wanneer de kaart of tag uit het bereik van de lezer is zal deze uitgeschakeld worden totdat de handsfree kaart of tag weer opnieuw gewekt wordt door een lezer.

Let op! Wanneer de handsfree kaart of tag eenmaal is gelezen door een lezer dient deze eerst uit het leesbereik gehaald te worden voordat de kaart of tag opnieuw zijn kaartnummer zal versturen en de deur zal kunnen openen.



Waar moet ik op letten bij het plaatsen van een lange afstand lezer?

Doordat er draadloze techniek gebruikt wordt kunnen omgevingsfactoren en andere apparatuur invloed hebben op de juiste werking en het leesbereik van de lange afstand lezer. Een lange afstand lezer die bijvoorbeeld op een metalen wand gemonteerd wordt of tussen metalen spanten geeft ook onregelmatigheden in het leesbereik. Houdt daarbij ook in gedachten dat monteren op een metalen slagboom kast mogelijk geen positief effect heeft op een goede werking. De lezer geeft het beste resultaat bij een zichtverbinding en kan het beste gepositioneerd worden in de aanloop of aanrijrichting van de gebruiker met de handsfree kaart of tag.

Wij adviseren om bij enige twijfel over de omgeving of de wens van de klant altijd eerst een test te doen om te bepalen of het product aan de verwachting van de klant voldoet. Zo kan bijvoorbeeld de snelheid van het lezen en het openen van een deur of poort bij de klant een andere verwachting hebben. Een heftruck die met hoge snelheid door een loods rijdt en met enige regelmaat een overheaddeur passeert zal snelheid moeten minderen of zelfs moeten stoppen voordat de overhead geopend is. Een auto die een slagboom nadert zal mogelijk ook moeten afremmen of zelfs stoppen alvorens de slagboom open is. Bij beide voorbeelden is de positie van de lange afstand lezer bepalend hierin, hoe verder de lezer van de slagboom of overheaddeur gemonteerd zit des te eerder zal hij de handsfree tag of kaart lezen.

Een voorbeeld:

Plaats een lange afstand lezer op 3 meter vóór een slagboom zodat deze de handsfree kaart of tag kan lezen op 8 meter afstand vanaf de slagboom. De lange afstand lezer heeft namelijk een leesbereik van maximaal 5 meter en is in deze situatie op 3 meter van de slagboom geplaatst. Hierdoor zal de handsfree kaart eerder gelezen kunnen worden en de slagboom eerder open gaan. Als de lezer te dicht op de slagboom of het schuifhek gemonteerd zit, kan de gebruiker het gevoel krijgen dat deze met de auto alreeds tegen de slagboom of het schuifhek aan rijd vóórdat de handsfree kaart is gelezen en de deur geopend is. Conclusie is dat de verwachting van de klant bepaalt of het product naar behoren werkt. Ons advies is altijd eerst een test te doen en met de klant goed door te spreken wat het verwachtingspatroon van de handsfree werking is, zodat u eventuele vervelende discussies achteraf kunt voorkomen.

Waar moet ik op letten bij het installeren van een Proximity lezer en een Handsfree interface?

Bij het gebruik een Handsfree interface in combinatie met een Proximity kaartlezer mag de interface nooit verder dan 15 meter van de lezer geplaatst worden. Voor een optimale werking adviseren wij om de handsfree interface dicht in de buurt van de lezer te plaatsen. Als voorbeeld; plaats de Handsfree interface net onder het plafond boven de Proximity lezer.

Omgevingsfactoren en andere apparatuur kunnen van invloed zijn op de draadloze communicatie tussen de handsfree kaart of tag en de Handsfree interface. Zo is het bijvoorbeeld af te raden om de Handsfree interface naast bijvoorbeeld een WiFi access point of andere draadloze apparatuur te plaatsen. Monteren van een interface in bijvoorbeeld een metalen voedingskast of op een metalen kabelgoot zal resulteren in slecht of zelfs geen leesbereik.

Mochten er meerdere Handsfree interfaces en Proximity lezers gebruikt worden houdt er dan rekening mee dat deze ook elkaar kunnen beïnvloeden. Zorg er in dit geval voor dat de Proximity lezers buiten elkaars bereik geplaatst worden anders kunnen meerdere deuren tegelijkertijd geopend worden omdat de kaart of tag door meerdere lezers tegelijkertijd gelezen gaan worden. Gebruik tussen de lezer en de Handsfree interface én tussen de Net2 controller en de Handsfree interface de Net2 lezerkabel (Belden type CR 9540) voor een correcte werking. Let er op dat bij gebruik van de lange afstand lezer de leeskop apart met 12V DC gevoed dient te worden. Deze leeskop verbruikt namelijk 1A en kan niet alleen door de handsfree interface worden gevoed. Een aparte 12V DC voedingsingang is dan ook voorzien hiervoor op de leeskop.

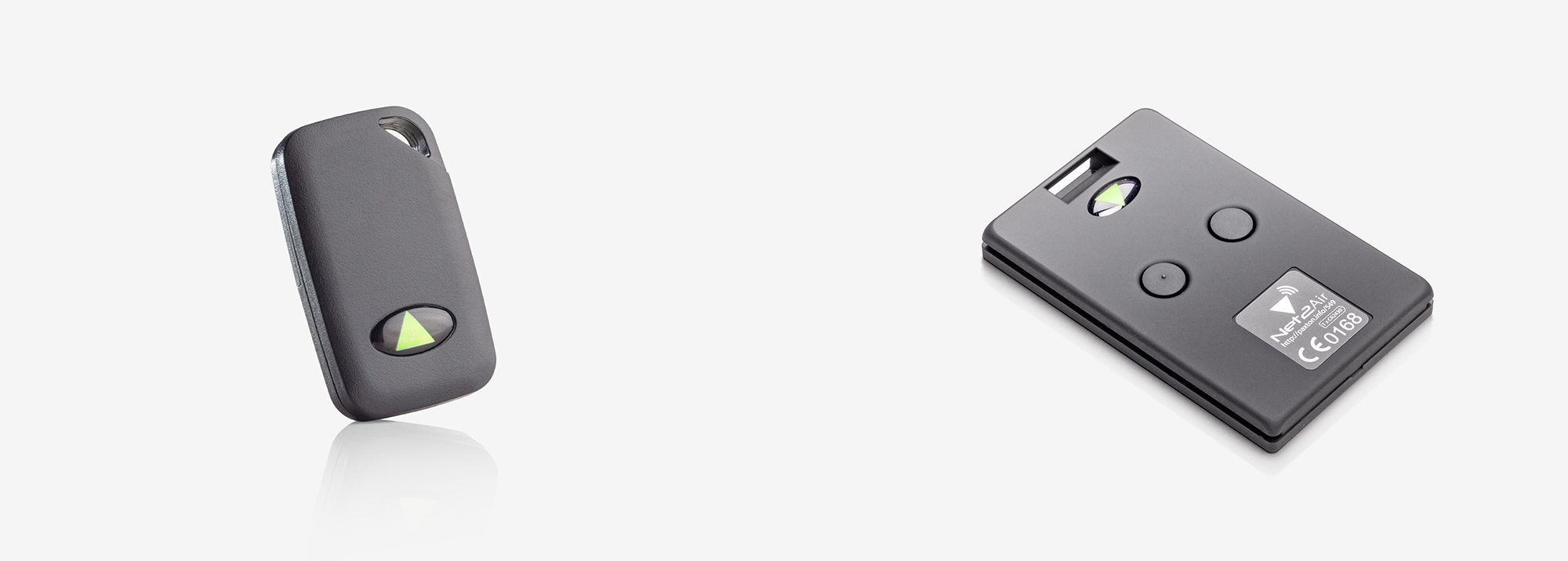

De handsfree kaarten of tags

De handsfree kaarten en tags zijn beide voorzien van een actieve print welke gevoed wordt door een vervangbare batterij (CR2032 type voor de handfree tag, CR2430 type voor de handfree kaart). De levensduur van de batterij is ongeveer 1 jaar maar wordt mede bepaald bijvoorbeeld door de kwaliteit van de batterij en de frequentie van gebruik van de kaart of tag. Ook door andere omstandigheden zoals een handsfree kaart die in de vrieskou in een auto ligt kan de kwaliteit van de batterij sneller achteruit gaan. We adviseren daarom om jaarlijks tijdens een onderhoudsmoment de batterijen te vervangen.

Elke keer als de Proximity lezer de handsfree kaart of tag opwekt en deze daardoor het kaartnummer actief verstuurd, wordt er energie verbruikt. Heeft de klant bijvoorbeeld een aantal reserve kaarten in een kast liggen in de buurt van een lange afstand lezer, dan kan het voorkomen dat de handsfree kaarten of tags worden opgewekt door de lezer en zo continu energie verbruiken. Dit resulteert in lege batterijen als de klant de handsfree kaarten en of tags daadwerkelijk wilt gaan gebruiken. Ook het parkeren van een voertuig naast een slagboom waar een lange afstand lezer gemonteerd zit kan resulteren in het sneller verbruiken van de batterij.

Klik hier voor meer informatie over onze handsfree kaarten of tags.

Drukknoppen op de handfree kaart gebruiken

Een handsfree kaart heeft een maximaal bereik van 5 meter. Op de handsfree kaart ook zitten twee drukknoppen die gebruikt kunnen worden om de deur open te sturen over een groter afstand tot maximaal 25 á 30 meter. Voordat u de drukknoppen op de handsfree kaart kunt gaan gebruiken moet de kaart het unieke adres van de Handsfree interface weten. Dit kan gedaan worden door middel van het omzetten van de dipswitches op de Handsfree interface print zelf. Zorg ervoor dat de juiste dipswitch omgezet is op de Handsfree interface in combinatie met de juiste knop welke u wilt gebruiken op de kaart.

Zorg ervoor de dat de Handsfree kaart is ingeleerd in het Net2 systeem en biedt vervolgens de kaart aan bij de lezer welke is aangesloten op de Handsfree interface zodat de informatie van deze handsfree interface naar de kaart wordt verstuurd. Dit dient op deze manier bij iedere lezer met Handsfree interface te gebeuren waar u de drukknoppen op wilt gebruiken. De drukknoppen zullen nog niet functioneren als de kaart niet eerst gecommuniceerd heeft met de Handsfree interface.

Wanneer u een drukknop op de handsfree kaart indrukt, zal het kaartnummer naar alle interfaces gestuurd worden die onder de knop geprogrammeerd zijn. Indien er twee interfaces in de buurt van elkaar geplaatst worden en beide zijn onder knop 1 geprogrammeerd zullen beide deuren open gestuurd worden.

Handige tips

Lange afstand lezers die aan een doorgaande weg staan en waar voertuigen passeren die voorzien zijn van een handsfree kaart kunnen mogelijk onbedoeld de slagboom of het schuifhek opensturen. Dit is eenvoudig op te lossen door bijvoorbeeld een grond detectielus aan te sluiten op de ingang aan de bovenzijde van de Handsfree interface. Wanneer dit gebruikt wordt dient een voertuig eerst op de detectielus te staan voordat de handsfree kaart wordt geaccepteerd en de slagboom of het schuifhek wordt geopend.

Voor de Handsfree interface in combinatie met één van de Proximity serie lezers geldt hetzelfde. Het aansluiten op de Handsfree interface van bijvoorbeeld een richtingsgevoelige PIR kan er voor zorgen dat de deur alleen geopend wordt indien men de deur op de gewenste manier benaderd.
