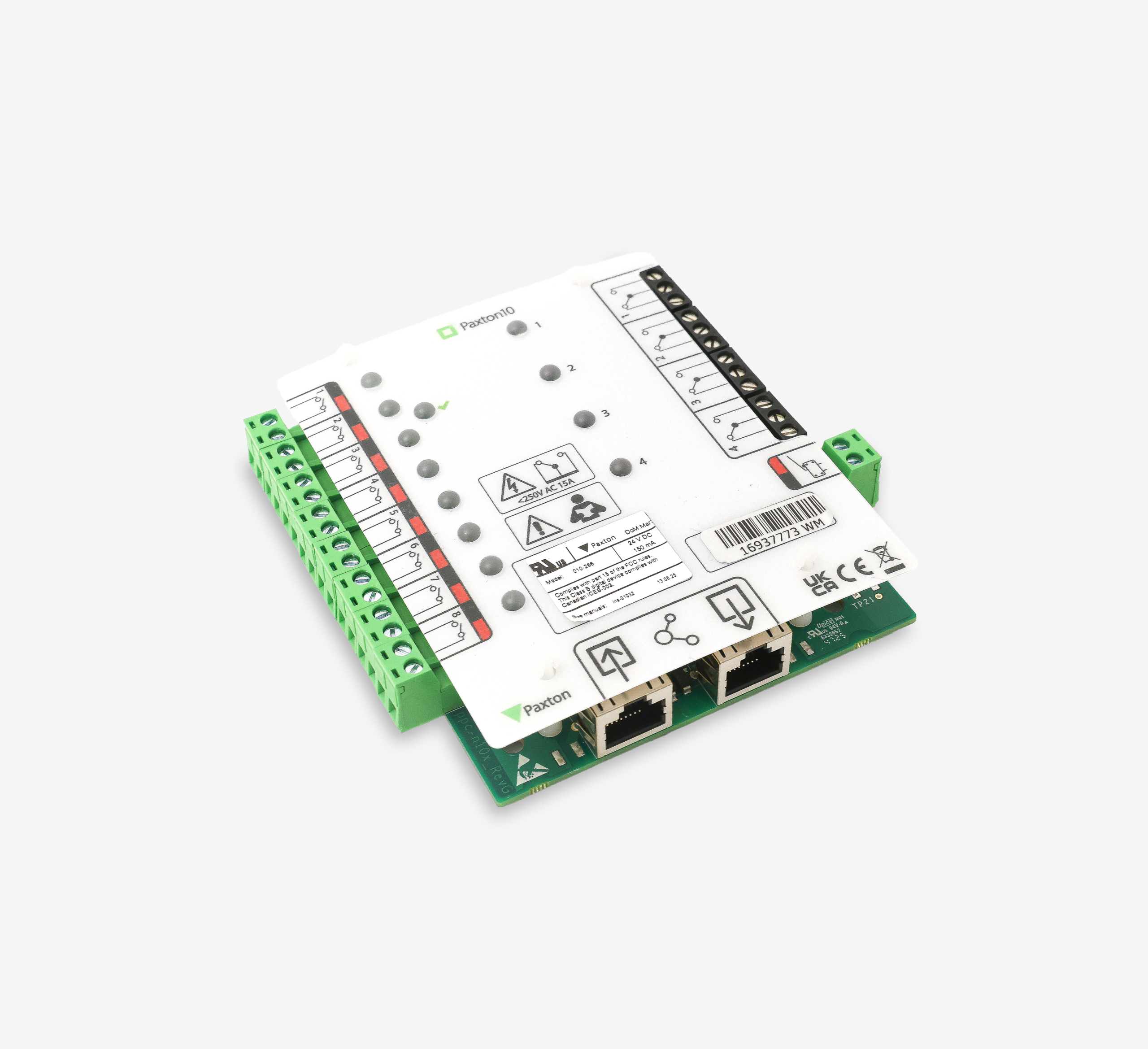

Paxton10 – I/O Connector, PCB

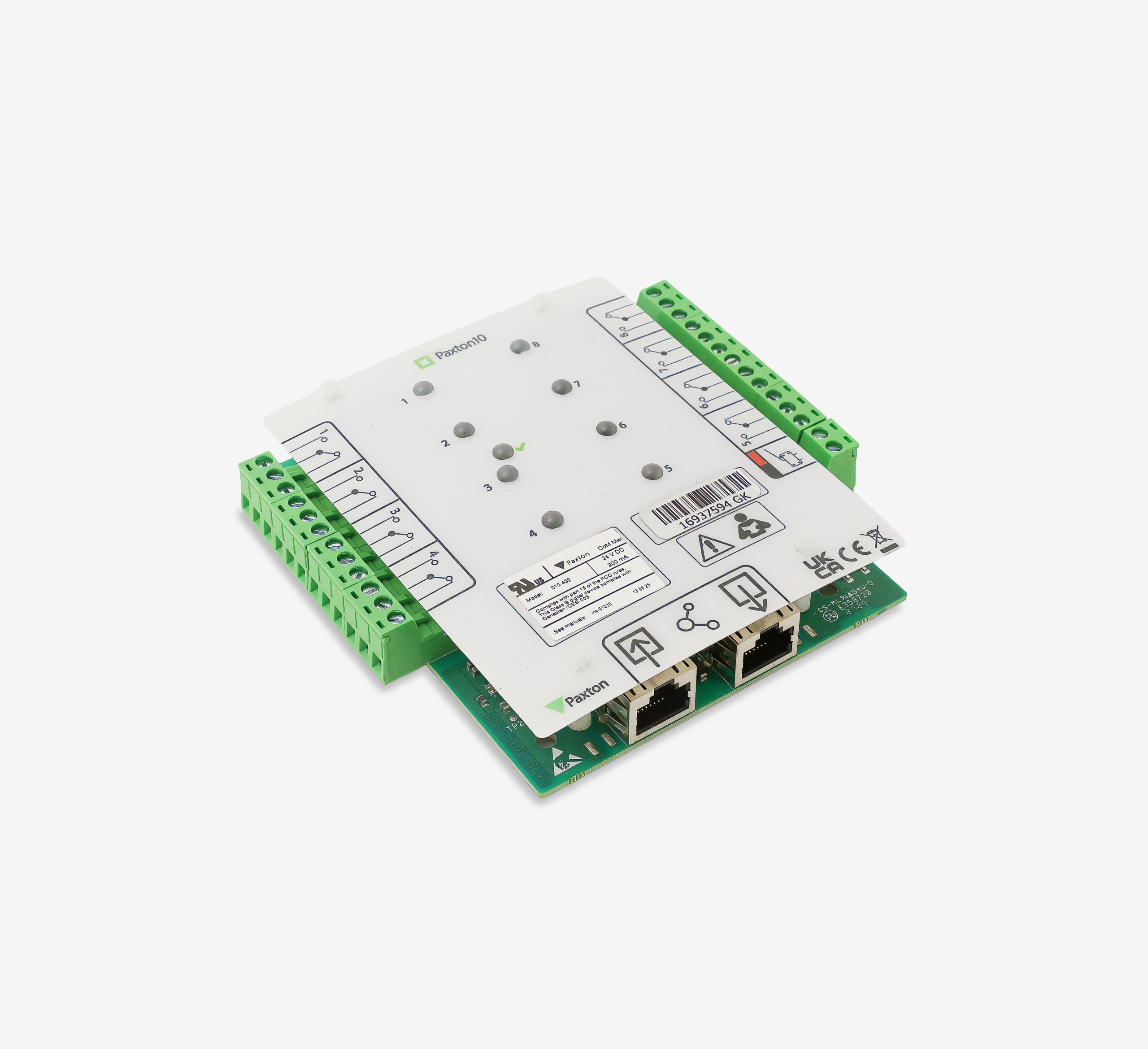

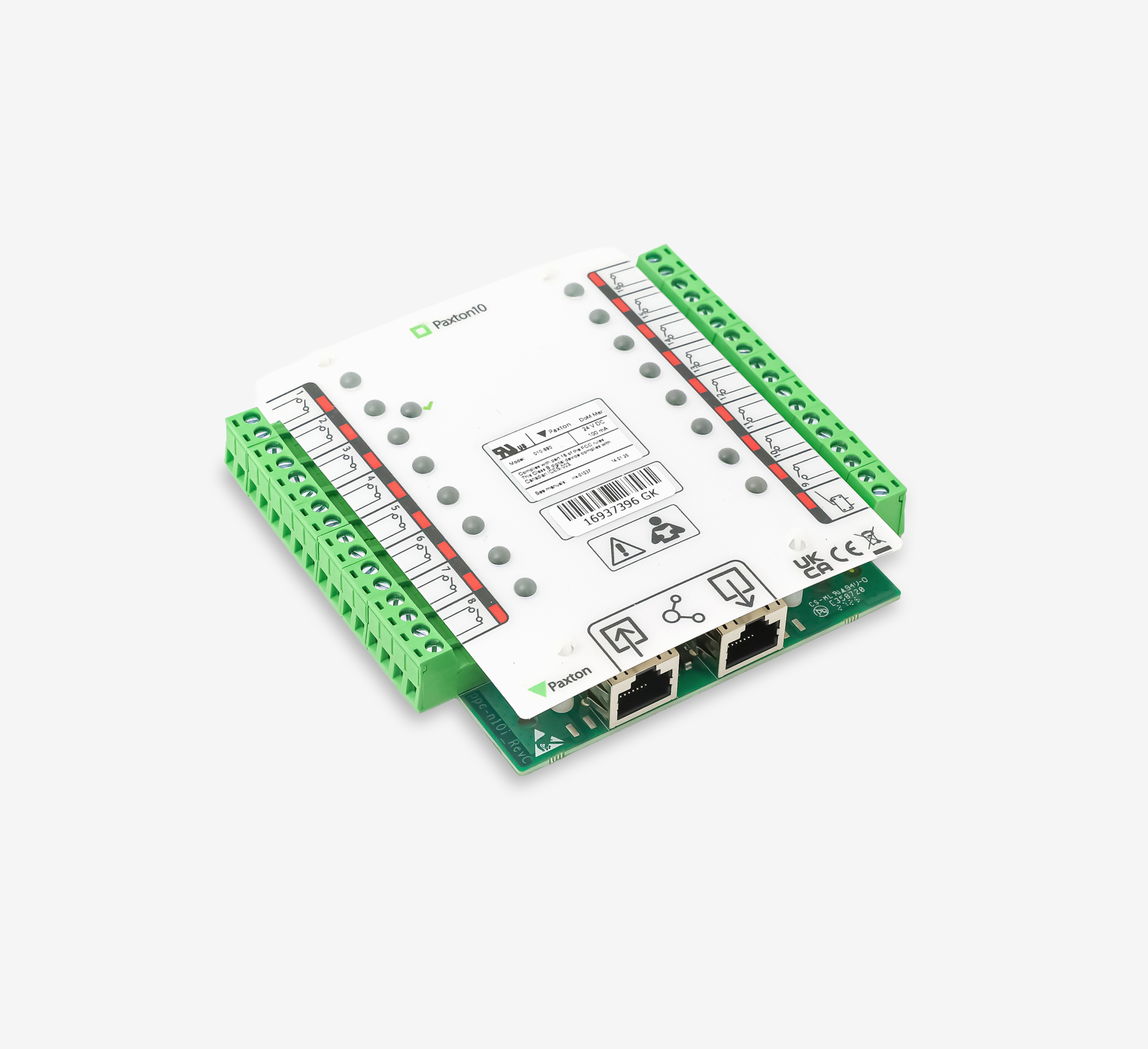

Informatie – De Paxton10 I/O Connector is een compacte input/output uitbreidingsmodule waarmee externe apparatuur en gebouwsystemen eenvoudig kunnen worden geïntegreerd met het Paxton10 systeem. De module beschikt over 8 ingangen en 4 potentiaalvrije relaisuitgangen, waardoor deze ideaal is voor toepassingen zoals liftbesturing, schakelen van apparaten, monitoring van deurcontacten of andere sensoren. De I/O connector is verkrijgbaar in 3 uitvoeringen, als I/O connector(met 8 ingangen en 4 uitgangen), Input connector (met 16 ingangen) en een Output connector (met 8 uitgangen). Deze worden altijd als losse print geleverd.

Wanneer u externe systemen integreert via de I/O Connector, kunnen aangesloten apparaten zoals schakelaars, sensoren of meldcontacten een trigger en actie activeren in Paxton10. Ook kan de status van een schakelaar of deurcontact in een plattegrond getoond worden. De I/O Connector kan ook externe apparatuur schakelen via de vier krachtige relaisuitgangen.

Dankzij Paxton10 Triggers & Acties kan het systeem automatisch reageren op gebeurtenissen. Denk hierbij aan:

• Verlichting inschakelen zodra de eerste gebruiker binnenkomt;
• HVAC of ventilatie uitschakelen buiten kantooruren;
• Een alarmkoppeling activeren via een relaisuitgang;
• Meldingen van sensoren of drukknoppen via email

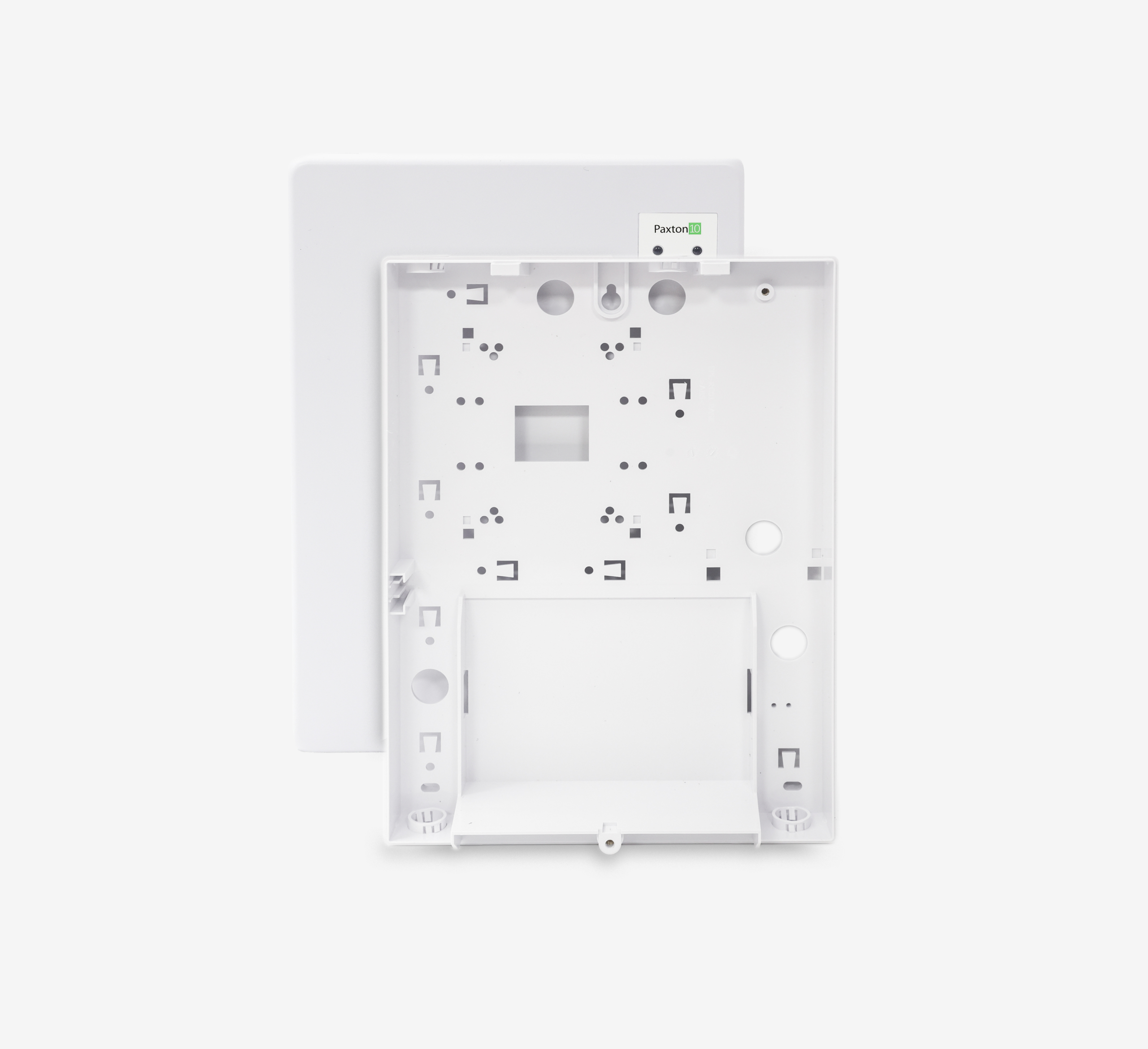

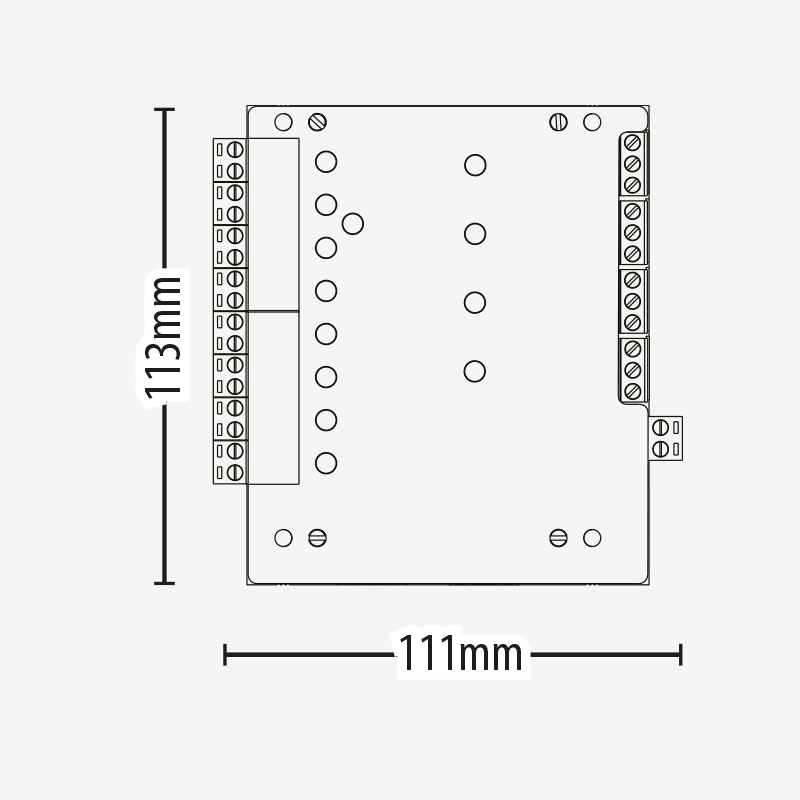

Installatie – Alle Paxton10 I/O Connectors (I/O, Input en Output) worden uitsluitend als PCB (losse print) geleverd. Voor de montage dient de module in een geschikte behuizing te worden geplaatst. Hiervoor is de Paxton kunststof behuizing zonder voeding verkrijgbaar. Bij de behuizing worden de voetjes en een korte kabel om twee connectors door te lussen wordt bij de kunststof behuizing meegeleverd. De printplaten zijn stapelbaar, waardoor twee connector‑modules in één behuizing kunnen worden geïnstalleerd.

De connector wordt rechtstreeks aangesloten op de connector poort van een Paxton10 Deurcontroller. De communicatie tussen de controller en connector gebeurt over RS485 voorzien van een encryptie. Connectors worden gevoed en communiceren rechtstreeks vanuit een Paxton10 Deurcontroller, er is dus geen externe voeding nodig. Als de Paxton10 deurcontroller gebruikt maakt van een 12v voeding is het mogelijk om twee Input connectors in serie op een deurcontroller aan te sluiten.

Bekabeling – De maximale kabel afstand tussen de controller en Input connector is 50 meter. Er dient Cat5e kabel of hoger voorzien van een RJ45 connector gebruikt te worden om de I/O connector aan te sluiten.

Let op: Wanneer de Paxton10 deurcontroller met PoE+ splitter gebruikt wordt is het enkel mogelijk om één Input connector aan te sluiten. Het is ook niet mogelijk om een Alarm connector achter een I/O connector aan te sluiten
