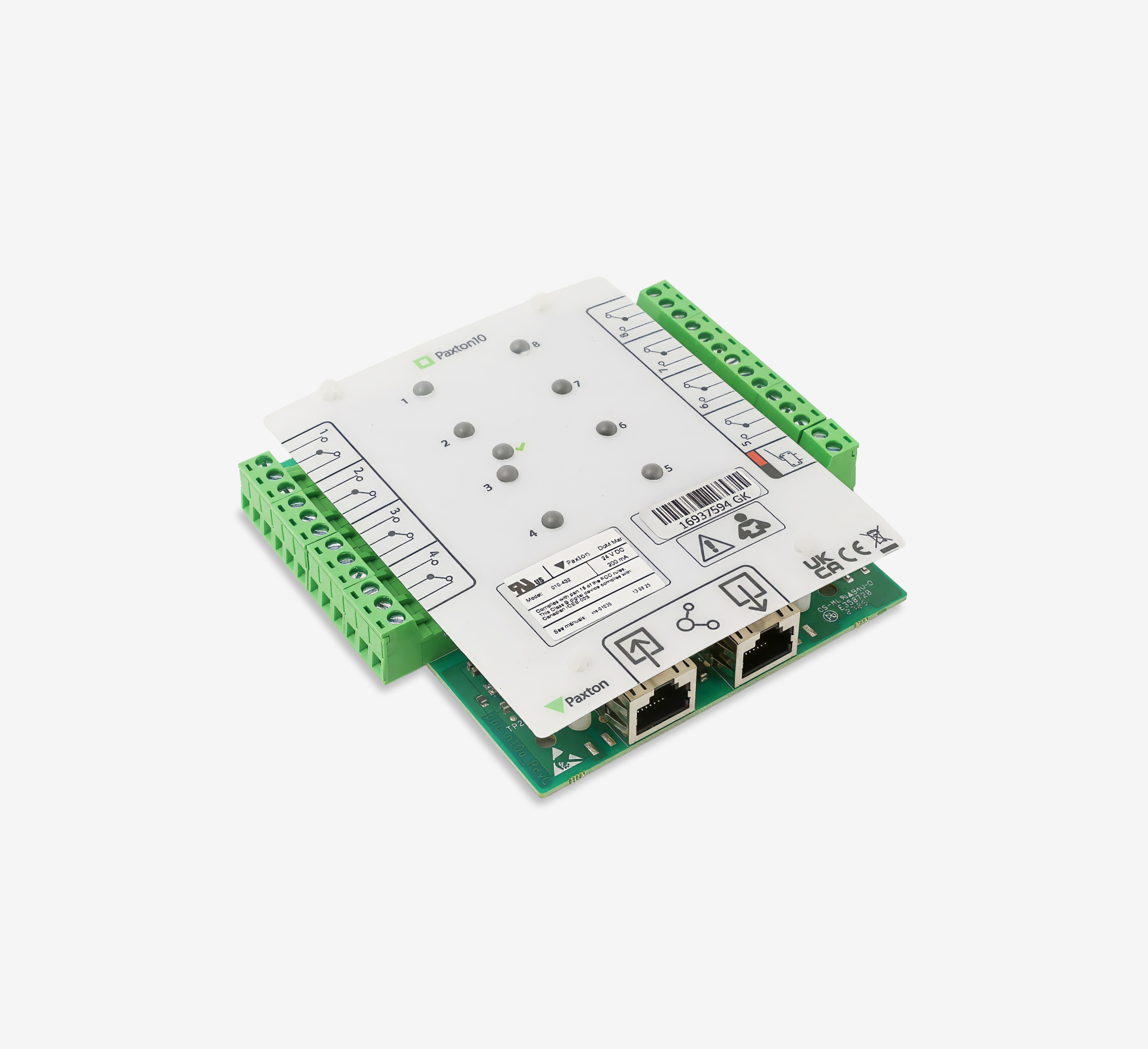

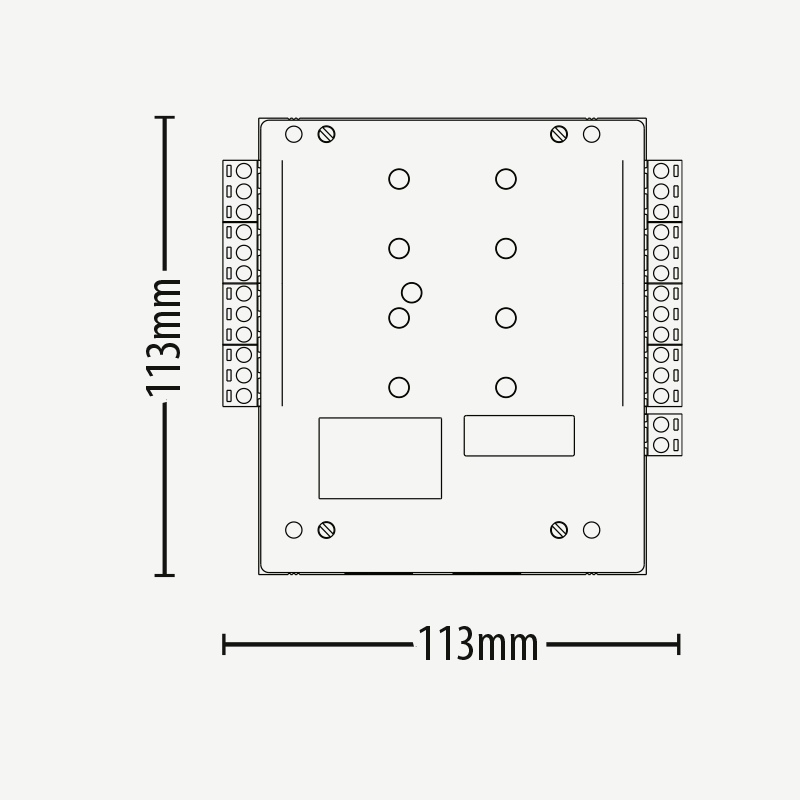

Paxton10 – Output Connector, PCB

Informatie – De Paxton10 Output Connector is een compacte uitbreidingsmodule ontworpen om externe apparatuur aan te sturen via het Paxton10‑systeem. Deze module beschikt over 8 krachtige potentiaalvrije relaisuitgangen, waarmee u eenvoudig apparaten of systemen kunt schakelen. De I/O connector is verkrijgbaar in 3 uitvoeringen, als I/O connector(4 uitgangen en 8 ingangen), Input connector (met 16 ingangen) en een Output connector (met 8 uitgangen). Deze worden altijd als losse print geleverd.

De Paxton10 Output Connector is uitermate geschikt voor liftsturingen. Met één Output Connector kunnen 8 verdiepingen worden aangestuurd via de acht potentiaalvrije relaisuitgangen.
Een liftintegratie wordt vaak toegepast in combinatie met een kaartlezer in de liftcabine. Wanneer een gebruiker zijn kaart, tag of smartphone aanbiedt bij een kaartlezer, bepaalt Paxton10 automatisch welke verdiepingen voor deze gebruiker worden vrijgegeven. Alleen de knoppen van toegestane verdiepingen worden geactiveerd; de overige blijven geblokkeerd.

Dankzij Paxton10 Triggers & Acties kan het systeem automatisch reageren op gebeurtenissen. Denk hierbij aan:

• Verdiepingsknoppen van een lift vrijgeven
• Verlichting inschakelen zodra de eerste gebruiker binnenkomt;
• HVAC of ventilatie uitschakelen buiten kantooruren;
• Een alarmkoppeling activeren via een relaisuitgang.

Installatie – Alle Paxton10 I/O Connectors (I/O, Input en Output) worden uitsluitend als PCB (losse print) geleverd. Voor de montage dient de module in een geschikte behuizing te worden geplaatst. Hiervoor is de Paxton kunststof behuizing zonder voeding verkrijgbaar. Bij de behuizing worden de voetjes en een korte kabel om twee connectors door te lussen wordt bij de kunststof behuizing meegeleverd. De printplaten zijn stapelbaar, waardoor twee connector‑modules in één behuizing kunnen worden geïnstalleerd.

De connector wordt rechtstreeks aangesloten op de connector poort van een Paxton10 Deurcontroller. De communicatie tussen de controller en connector gebeurt over RS485 voorzien van een encryptie. Connectors worden gevoed en communiceren rechtstreeks vanuit een Paxton10 Deurcontroller, er is dus geen externe voeding nodig. Als de Paxton10 deurcontroller gebruikt maakt van een 12v voeding is het mogelijk om twee Input connectors in serie op een deurcontroller aan te sluiten.

Bekabeling – De maximale kabel afstand tussen de controller en I/O connector is 50 meter. Er dient Cat5e kabel of hoger voorzien van een RJ45 connector gebruikt te worden om de Input connector aan te sluiten.

Let op: Wanneer de Paxton10 deurcontroller met PoE+ splitter gebruikt wordt is het enkel mogelijk om één Input connector aan te sluiten. Het is ook niet mogelijk om een Alarm connector achter een I/O connector aan te sluiten
