Wat is power over ethernet (PoE)

Power over Ethernet of PoE is een technologie om spanning en data te leveren over een standaard twisted pair-kabel in een Ethernet-netwerk. De technologie wordt gebruikt om netwerkapparatuur zoals voip-telefoons en IP camera’s van stroom te voorzien. Gelet op het beperkte vermogen dat een netwerkkabel kan overbrengen, is deze techniek niet haalbaar voor grotere verbruikers, zoals servers of werkstations.

Het gebruik van PoE maakt een extra voedingsadapter of 220v aansluiting overbodig. Dit is vooral handig als het netwerkapparaat ingezet moet worden op een plaats waar stroomvoorziening via een stopcontact niet mogelijk is.

De technologie staat bekend onder de naam IEEE802.3af. Een standaard netwerkkabel maakt gebruikt van 4 van de 8 aders van de kabel. Bij PoE worden 2 aders (1 aderpaar) gebruikt om stroom te leveren. Dit omvat een specifiek protocol, waarbij eerst gemeten wordt of er een PoE-toestel aangesloten is, welk vermogen nodig is en pas dan zal op de lijn de nodige elektrische spanning aangeboden worden. De veelgebruikte cat5e bekabeling laat vermogens toe van 18 watt per aderpaar.

Wat is PoE+

De opvolger van PoE is de IEEE802.3at standaard, ook wel PoE+ genoemd. Deze standaard gebruikt 4 aders. Deze 4 aders worden gebruikt voor zowel data- als stroomoverdracht. Als 4 van de aders (2 aderparen) gebruikt worden voor de vermogensoverdracht, betekent dit dus een maximum van ongeveer 36 watt. Met wat verlies in de kabel blijft er dus een nuttig vermogen over van ongeveer 30 watt.

Paxton PoE+ voeding

De Power over Ethernet splitter (PoE+) is ontworpen om spanning te halen uit een netwerk kabel die is voorzien van een PSE (Voedingsapparatuur), dat voldoet aan de IEEE802.3at standaard oftewel PoE+. Onze splitter splitst Ethernet-gegevens(data) van de DC-spanning. De spanning wordt geleverd via de twee 12v aansluitingen aan de bovenzijde van de splitter en de data gegevens worden ongewijzigd doorgegeven op de Ethernet-Out poort aan de onderzijde van de PoE+ splitter.

Dit maakt het mogelijk om een apparaat, bijvoorbeeld een Net2 plus of Paxton10 Deurcontroller, van spanning en data te voorzien via een enkele cat5e kabel zonder dat er een extra stroomvoorziening of netspanning aanwezig is.

Ook kan er een lezer en slot worden aangesloten op de deurcontroller en kan alles worden gevoed rechtstreeks vanuit het PoE+ netwerk.



De PoE+ splitter in de Net2 plus deurcontroller levert maximaal het volgende vermogen:

  • Bij PoE type 1 IEEE802.3af, 12 V uit met 10.3 watt is ongeveer 0.8 Amp.
  • Bij PoE+ type 2 IEEE802.3at, 12 V uit met 20.4 watt is ongeveer 1.5 Amp.

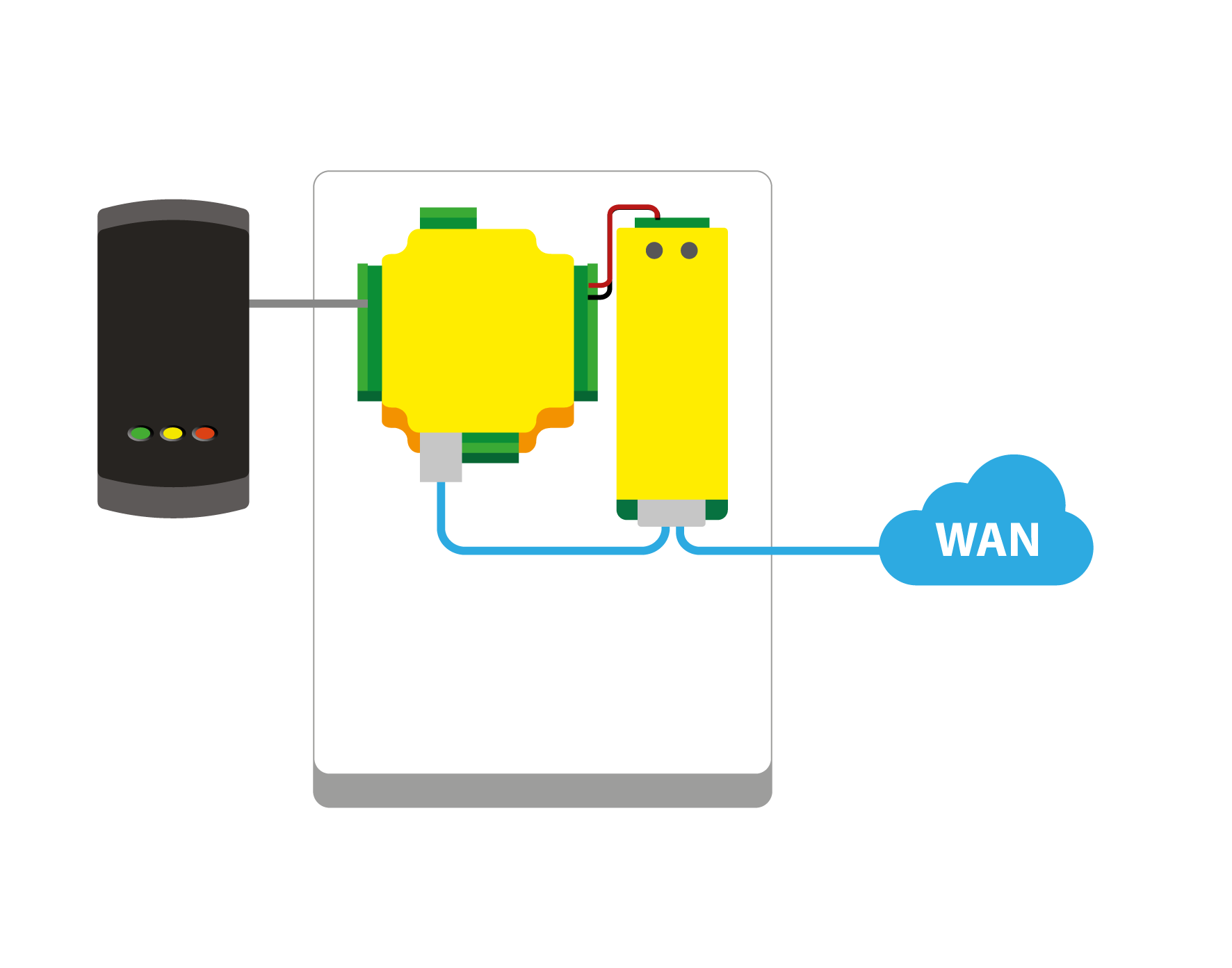

Voorbeeld berekening met een Net2 plus deurcontroller:

  • Verbruik Net2plus: 200 mA
  • Verbruik P50 lezer: 120 mA
  • Verbruik sluitplaat: 350 mA
    Totaal verbruik: 670 mA

De PoE+ splitter in de Paxton10 Deurcontroller levert maximaal het volgende vermogen:

    • Bij PoE+ type IEEE802.3at, 12.8VDC 1.8Amp uit.

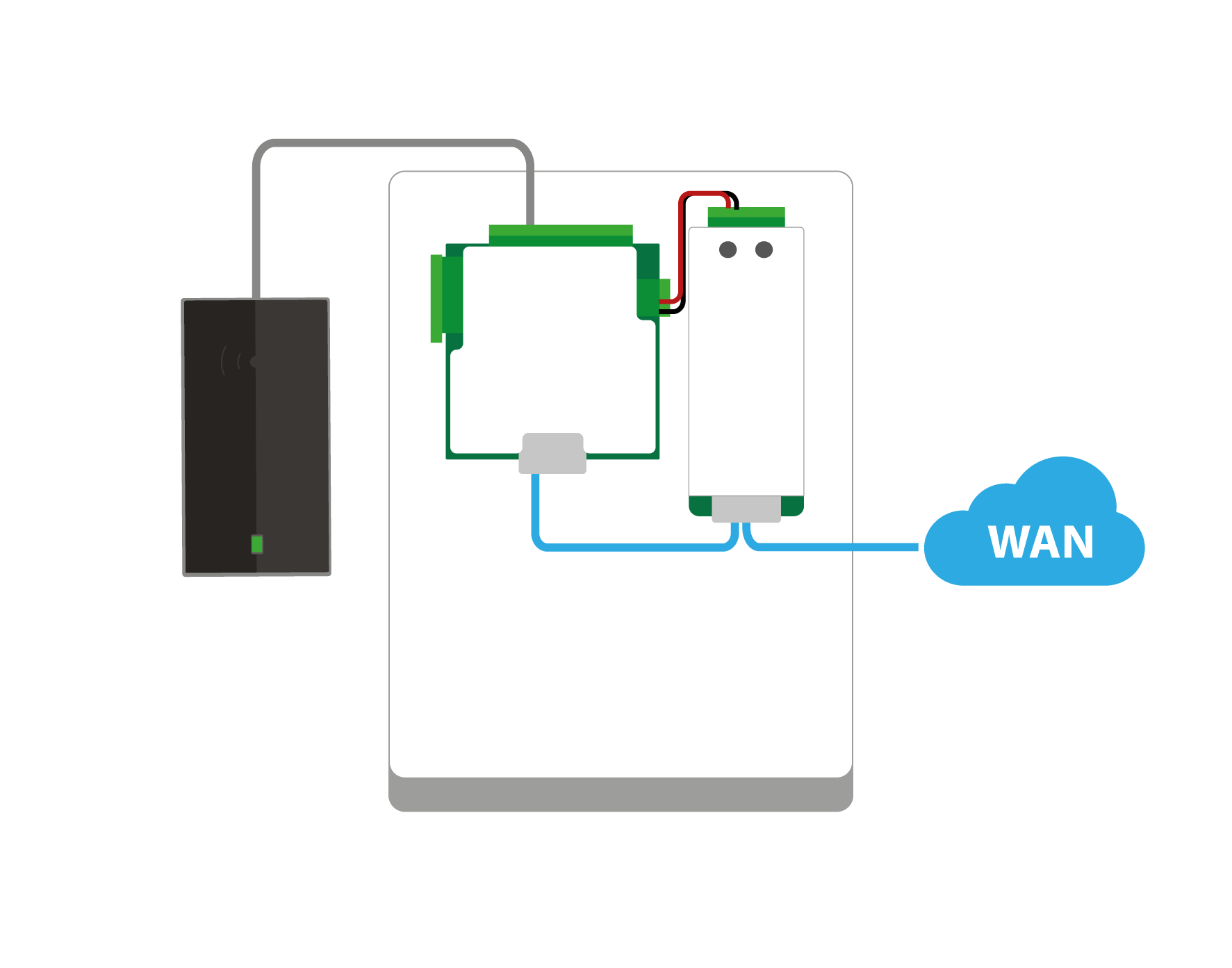

Voorbeeld berekening met een Paxton10 Deurcontroller:

  • Verbruik Paxton10 Deurcontroller met accu: 108 mA
  • Verbruik Paxton10 Slimline lezer: 100 mA
  • Verbruik sluitplaat: 350 mA
    Totaal verbruik: 558 mA

Let op: Alle informatie en specificaties zijn correct op het moment van publicatie, maar kunnen zonder voorafgaande kennisgeving worden gewijzigd. Neem te allen tijde contact op met onze support afdeling om de juistheid te verifiëren.



Onderstaande deurcontrollers zijn beschikbaar met PoE+ splitter

Artikelnummer: 682-284-NL

Net2 plus 1 deur deurcontroller – PoE+, Kunststof behuizing

Artikelnummer: 010-052-NL

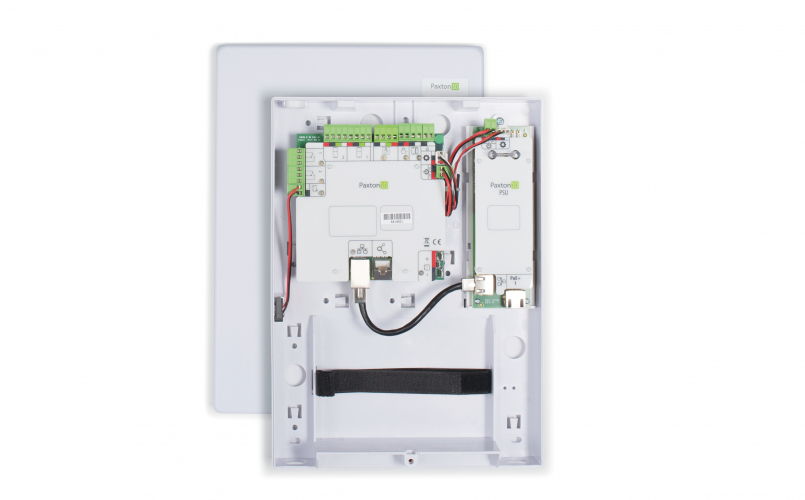

Paxton10 Deurcontroller – PoE+, Kunststof behuizing
