Paxton10 PC- en netwerk specificaties

Paxton10 is een netwerk-gebaseerd toegangscontrole en video management systeem, dat wordt beheerd en geconfigureerd door de Paxton10 Software Controller via webbassed software. Paxton10 kan op bijna elk netwerk gebruikt worden, maar er zijn een aantal vereisten voordat u het systeem kunt gebruiken. Op deze pagina vindt u alle PC- en netwerkvereisten.

Netwerkvereisten Local Area Network (LAN)

Paxton10 is een Plug & Play toegangscontrole systeem. De Paxton10 hardware zoals deurcontrollers en camera’s worden automatisch gedetecteerd in de Paxton10 Software. Ze kunnen daarna eenvoudig toegevoegd worden zonder dat er enige IP-configuratie van de deurcontrollers of camera’s nodig is. Om het Paxton10 systeem te kunnen gebruiken dient uw lokale netwerk voorzien te zijn van onderstaande netwerkspecificaties:

  • IPv6: Het Paxton10 systeem maakt gebruik van IPv6 Link Local adressing, voor het automatisch detecteren van de hardware op het netwerk.
    Controleer in de router of managed switch of IPv6 Link Local verkeer is toegestaan op het netwerk. IPv6 wordt alleen gebruikt op het lokale netwerk. De Paxton10 apparatuur heeft vanaf de fabriek al een uniek IPv6 adres toegewezen gekregen. Deze hoeft dus niet vanuit het netwerk uitgegeven te worden aan de Paxton10 apparatuur.
  • DHCP (IPv4): Op het netwerk dient een DHCP server aanwezig te zijn voor het toekennen van IPv4 adressen aan de Paxton10 deurcontrollers, Software Controller en Paxton10 Camera’s. Er kan een speciale DHCP server worden gebruikt, echter bieden veel routers een DHCP ondersteuning zonder dat er extra hardware nodig is. Het is momenteel niet mogelijk om in de Paxton10 software de IPv4 adressen vast te zetten. Het advies is indien gewenst de IPv4 adressen te reserveren in de DHCP server.
  • DNS: Een DNS server is benodigd om het Paxton10 adres (paxton10-xxxxxx) te vertalen naar het bijbehorende IP adres. Zonder een DNS kunt u alleen via het IP adres de Paxton10 software benaderen. De meeste routers zijn voorzien van een ingebouwde DNS server.



Voor een correcte werking van de Paxton10 hardware adviseren wij om gebruik te maken van minimaal een 100Mbit netwerk.

Meer informatie over de netwerkvereisten of interne poorten die gebruikt worden voor de communicatie vindt u hier:

Informatie netwerk

Let op: Zowel IPv6 en DHCP dienen actief te zijn op uw netwerk. Het is anders niet mogelijk om deurcontrollers of camera’s toe te voegen aan uw systeem

Internettoegang

Het is niet noodzakelijk om een internetverbinding te voorzien voor uw Paxton10 Systeem. Echter, om gebruik te kunnen maken van een aantal extra functies is een internetverbinding wél vereist . Voor de beste gebruikerservaring adviseren wij om ervoor te zorgen dat de Paxton10 Software Controller verbonden is met het internet. Indien u geen internetverbinding heeft kunt u geen gebruik maken van de onderstaande functies:

  • Updates: De Paxton10 Software Controller download op de achtergrond automatisch de Paxton10 software updates. De updates worden via het internet gedownload. Paxton10 software updates zijn kosteloos te downloaden en hiermee kunt u er altijd voor zorgen dat uw systeem voorzien is van de laatste verbeteringen en nieuwste functies. Het is niet mogelijk om uw systeem offline te updaten. Meer informatie over het updaten van uw systeem vindt u hier.
  • Remote toegang: U kunt uw Paxton10 systeem eenvoudig op afstand beheren door de Remote toegang functie in de Paxton10 software. Om het systeem op afstand te kunnen beheren heeft u een internetverbinding nodig.
  • Smart credentials: Voor het uitgeven van smart credentials is een internetverbinding vereist. De smart credentials worden via een e-mail naar de gebruiker gestuurd waarmee ze de smart credential op hun smartphone kunnen registeren.
  • Multi-site: Bij Multi-site is de Paxton10 Software controller op een ander netwerk geïnstalleerd dan uw Paxton10 deurcontrollers. Wanneer beide apparaten verbinding hebben met het internet is het mogelijk om de Paxton10 deurcontroller via onze cloud gateway toe te voegen aan de Paxton10 Software controller. Hierdoor kunt u het systeem uitbreiden over meerdere locaties en is gecentraliseerd beheer mogelijk.



Voor de beste gebruikerservaring van de Paxton10 software en Multi-site adviseren wij een snelle en stabiele internetverbinding. Wij adviseren om minimaal 20 Mbps downloadsnelheid en 10Mbps uploadsnelheid te hebben. Test vooraf aan de installatie de internetverbinding op locatie voor een goede werking van het systeem. Dit kunt u doen door een speedtest op locatie uit te voeren.

In sommige beveiligde netwerken worden bepaalde netwerkpoorten geblokkeerd waardoor deze mogelijk geen toegang hebben tot het internet. Om op deze netwerken gebruik te kunnen maken van de bovenstaande functies dienen deze poorten open te staan. Meer informatie over welke poorten gebruikt worden vindt u hier:

Poorten overzicht Paxton10

Bandbreedte

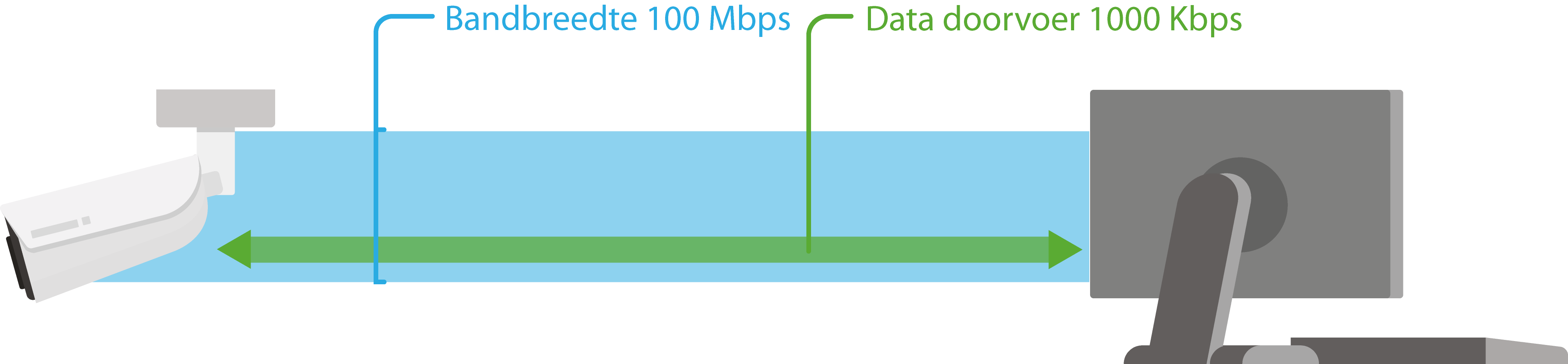

Bandbreedte geeft aan hoeveel data tegelijk over het LAN-netwerk- of via de internetverbinding kan versturen en ontvangen. U kunt het zien als de doorgeefcapaciteit van de internet- of netwerkverbinding. Het geeft de maximale capaciteit van een netwerk- of internetverbinding aan, maar zegt niks over de hoeveelheid data die op een willekeurig moment over het netwerk gaat. Dus hoe hoger de bandbreedte is, hoe sneller gegevens kunnen worden overgedragen én hoe stabieler je internet- of netwerkverbinding zal zijn. De bandbreedte wordt uitgedrukt in Megabit per seconde (Mbit/s).

Bandbreedte is vergelijkbaar met een snelweg. Over een 4-baans snelweg kunnen 4 auto’s naast elkaar rijden terwijl er over een 2-baans snelweg maar 2 auto’s tegelijk naast elkaar kunnen rijden.
De bandbreedte geeft dus aan hoe breed de snelweg is en hoeveel data er tegelijk over het netwerk heen kan.

Te weinig bandbreedte op het netwerk kan ervoor zorgen dat het netwerk traag wordt of data pakketen verloren raken. Indien het netwerk te weinig bandbreedte heeft kunnen video beelden langzaam geladen worden of worden de beelden zelfs helemaal niet geladen.



Bandbreedte Paxton10 camera’s

Vooral grote bestanden zoals videobeelden van een Paxton10 Camera kunnen veel bandbreedte verbruiken. Om te weten hoeveel bandbreedte er benodigd is, is het belangrijk om inzichtelijk te hebben welke en hoeveel hardware op locatie geïnstalleerd wordt, welke camera resoluties er gebruikt worden en hoe de videobeelden gebruikt gaan worden. Worden de videobeelden continu live bekeken of worden er alleen maar opgenomen camera beelden geraadpleegd? En waar worden de beelden opgeslagen? Op de camera of op een NAS?

Iedere Paxton10 camera is voorzien van 2 video streams, een hoge resolutie main stream en een lage resolutie sub stream. Hieronder een voorbeeld van de benodigde bandbreedte per stream. Let op dat de benodigde bandbreedte afhankelijk is van de resolutie, framerate en bitrate instellingen die u in de camera instelt.

Mainstream: Per HD stream (1920*1080) is er minimaal 6 Mbps aan bandbreedte nodig

Substream: Per sub stream (640*360) is er minimaal 0.5 Mbps aan bandbreedte nodig.

De Paxton10 camera’s zullen alleen over het netwerk gaan streamen, en dus bandbreedte gebruiken, wanneer de videobeelden bekeken worden in de Paxton10 Software.

Wanneer via de cliënt de hoofdstream van een camera bekeken wordt zullen de camerabeelden gedownload worden. De camera zal dus een bandbreedte nodig hebben van 6Mbps om de beelden te versturen en de cliënt heeft 6Mbps bandbreedte nodig om de beelden te kunnen ontvangen.

De mainstream wordt gebruikt wanneer een live camerabeeld fullscreen op het scherm staat, of wanneer de opgenomen beelden bekeken worden.
De substream wordt gebruikt wanneer er meerdere live camerabeelden op een dashboard weergeven worden.

De camera zal altijd direct naar de browser streamen zonder tussenkomst van de Paxton10 Software Controller. Wanneer een camera stream op twee clients bekeken wordt, zullen dit twee streams over het netwerk zijn en dus ook twee keer de benodigde bandbreedte.

Wanneer je videobeelden bekijkt via WiFi hou dan rekening met het WiFi bereik. Indien je minder WiFi bereik hebt zal de snelheid zakken en zal het langer duren voor de beelden geladen worden.

De camera gebruikt ook een beetje bandbreedte om software-updates en andere informatie vanuit het Paxton10 systeem te downloaden. Dit is vaak maximaal 1 á 2 Mpbs, maar dit wordt niet continue gebruikt.

Bandbreedte in een Lokaal netwerk (LAN)

Ook in een lokaal netwerk (LAN) dient er rekening gehouden te worden met bandbreedte. Hoewel 100mbit switches in de meeste situaties voldoende bandbreedte bieden kunnen ze in sommige situaties ook een bottleneck creëren wanneer er meer dan 100Mbps aan data over de switch heen moet lopen.

In onderstaande situatie zijn 6 camera’s geïnstalleerd op het netwerk. Op een 100mbit switch is 1 client aangesloten. Op de Client wordt altijd 1 camera stream getoond in full-screen op een resolutie van 1920X1080. Wanneer het video beeld fullscreen getoond wordt is er minimaal 6Mbps aan bandbreedte nodig voor de camera en 6Mpbs extra voor de client.

Hoewel er in dit geval 6 camera’s zijn aangesloten zal er maar 1 camera naar de client streamen, omdat er maar 1 camera tegelijk full-screen getoond kan worden.

Voor de software te gebruiken is ongeveer 20Mpbs aan bandbreedte nodig, en 6Mpbs voor de camera stream. De client heeft dus een minimale bandbreedte van 26Mpbs nodig.
In dit geval gaan we uit van één client die de video beelden bekijkt, er zal rekening gehouden moeten worden dat er mogelijk vanaf meerdere client’s tegelijk video beelden bekeken gaan worden. Waardoor er meer bandbreedte nodig is.

De switch kan 100Mbps aan bandbreedte verwerken. Mocht er nog ander netwerk verkeer over de 100mbit switch lopen kan dit een potentiële bottleneck veroorzaken. Indien er 100Mbps of meer aan data via de switch loopt kan dit een vertraging op het netwerk veroorzaken.

Adviezen voor het lokaal netwerk (LAN)

Afhankelijk van de situatie op locatie zijn er een aantal adviezen die u kunt toepassen om de snelheid en bandbreedte van het netwerk te verbeteren.

  • Gebruik waar nodig een Gigabit switch voor een hogere bandbreedte;
  • Creëer een dedicated netwerk met een router zodat het Paxton10 netwerk verkeer gescheiden is van het overige netwerkverkeer;
  • Gebruik een dedicated VLAN wanneer het niet mogelijk is om een los netwerk te creëren;
  • Duurt het lang om de camerabeelden te laden via WiFi, sluit de clients waar mogelijk bekabeld aan op het netwerk.



Bandbreedte over internet (WAN)

Met Paxton10 is het via de Remote toegang heel eenvoudig om het systeem op afstand te beheren. Om remote toegang te gebruiken is er een internetverbinding nodig. Ook hier is het belangrijk om te kijken naar de bandbreedte.

Voor de beste gebruikerservaring van de Paxton10 Software en Multi-site adviseren wij een snelle en stabiele internetverbinding. Wij adviseren om minimaal 20 Mbps downloadsnelheid en 10Mbps uploadsnelheid te hebben. Test vooraf aan de installatie de internetverbinding op locatie voor een goede werking van het systeem. Dit kunt u doen door een speedtest op locatie uit te voeren.

Wanneer de camerabeelden via de Paxton10 remote toegang bekeken worden uploaden de camera’s de streams via het internet naar je browser. Hierbij gebruiken ze een deel van je internetbandbreedte.

In de onderstaande situatie zijn 16 camera’s geïnstalleerd op het netwerk. Via de Paxton Remote toegang wordt er vanuit een externe locatie een dashboard geopend met alle 16 de camera beelden. In het dashboard word de sub stream gebruikt welke 0.5Mpbs aan bandbreedte nodig heeft. Er is dus 16*0.5Mbps = 8 Mbps aan downloadsnelheid nodig om de camera beelden te downloaden. Om de remote toegang te gebruiken is er 20Mpbs download- en 10Mbps uploadsnelheid benodigd.

Wanneer de cliënt van een extern netwerk de remote toegang gebruikt om de 16 camera beelden te bekijken is er 10Mbps upload- en 28Mbps downloadsnelheid nodig op het netwerk van de client.

Op de locatie waar de camera’s geïnstalleerd zijn is er een internetverbinding nodig van minimaal 20mbps download- en 18Mpbs uploadsnelheid. Op deze locatie wordt er namelijk per camera 0.5Mbps bandbreedte gebruikt voor het uploaden van de beelden. Als er op deze locatie een internetverbinding beschikbaar is van 100Mbps download- en 15Mbps uploadsnelheid. Dan is er te weinig uploadbandbreedte beschikbaar om alle 16 de camera’s te laten streamen naar de remote client.

Let op: Als er op een dashboard 16 camera’s tegelijk live bekeken worden en er wordt 1 camera fullscreen geopend om de opgenomen beelden te bekijken. Dan is er voor die ene camera 6Mbps extra aan bandbreedte nodig voor de hoofdstream van die camera. De overige 15 camera’s blijven op de substream werken.

Adviezen voor het internet (WAN)

  • Controleer voor de installatie de internetverbinding op locatie, dit kun je doen door een speedtest uit te voeren;
  • Indien de internetsnelheden te laag zijn kan de internetverbinding geüpgraded worden via uw provider naar hogere snelheden;
  • Wanneer het niet mogelijk is om de internetsnelheden te verhogen, kunnen de stream instellingen verlaagd worden zodat er minder bandbreedte benodigd is. Let wel op dat hiermee de beeldkwaliteit verlaagd wordt;
  • Wanneer het niet mogelijk is om de internetsnelheden te verhogen, kunt u ervoor kiezen om minder camera streams tegelijk te bekijken;
  • Duurt het lang om de camerabeelden te laden via WiFi, sluit de clients waar mogelijk bekabeld aan op het netwerk.





Multi-Site

Soms komt het voor dat u meerdere gebouwen verdeeld over verschillende locaties wilt voorzien van een toegangscontrole en video management systeem en het beheer centraal wilt regelen vanuit één systeem. Paxton10 maakt het mogelijk om op een hele eenvoudige en veilige manier meerdere locaties te voorzien van online toegangscontrole en video management. Dit noemen we Paxton10 Multi-site.

Bij Multi-site is de Paxton10 Software Controller op een ander netwerk geïnstalleerd dan uw Paxton10 deurcontrollers of camera’s. Wanneer beide apparaten verbinding hebben met het internet is het mogelijk om de Paxton10 deurcontroller via onze cloud gateway toe te voegen aan de Paxton10 Software Controller. Hierdoor is het niet meer nodig om een VPN of port forwarding verbinding in te stellen tussen beide locaties. De controllers worden namelijk via het internet toegevoegd.

U heeft per locatie één Paxton10 deurcontroller nodig die dient als gateway (mastercontroller). De andere Paxton10 deurcontrollers of Paxton10 camera’s op die locatie worden vervolgens automatisch door deze master controller gedetecteerd en in de Paxton10 Software getoond. U kunt 100 locaties toevoegen aan één systeem. Alle communicatie tussen de hardware en software maakt gebruik van een beveiligde HTTPS/SSL verbinding, waardoor alle communicatie beveiligd is. Er worden geen gegevens van uw systeem opgeslagen in onze cloud gateway. De cloud gateway zorgt er alleen voor dat de communicatie tussen de software en hardware automatisch gerouteerd wordt.

Voor de beste gebruikerservaring adviseren wij een snelle en stabiele internetverbinding. Wij adviseren om minimaal 20Mbps downloadsnelheid en 10Mbps uploadsnelheid te hebben. Houdt hierbij rekening dat wanneer er camera’s geïnstalleerd zijn op de andere locatie hier nog extra uploadsnelheid voor nodig is. Test vooraf aan de installatie de internetverbinding op locatie voor een goede werking van het systeem. Ook de netwerkvereisten van een lokaal netwerk zijn van toepassing.

Multi-subnet

Als uw Paxton10 deurcontrollers niet allemaal op één lokaal netwek (LAN) aangesloten zijn maar over meerdere subnetten, VLAN’s of VPN’s zijn geïnstalleerd, zullen deze niet automatisch op het IPv6 adres gedetecteerd worden. Door gebruik te maken van de Multi-subnet functie is het mogelijk om deze handmatig toe te voegen aan de Paxton10 Software Controller die geïnstalleerd is in een ander subnet of VLAN.

In het subnet waar de deurcontrollers geïnstalleerd zijn dient wel een DHCP server actief te zijn voor het uitdelen van IPv4 adressen aan de Paxton10 deurcontrollers en camera’s. In de Paxton10 software kunt u vervolgens het IPv4 adres van een Paxton10 deurcontroller handmatig invoeren waarna de deurcontroller toegevoegd wordt aan het systeem. U heeft per subnet of VLAN één Paxton10 deurcontroller die dient als gateway (mastercontroller) voor de andere Paxton10 deurcontrollers of camera’s in datzelfde subnet of VLAN.

Heeft u Paxton10 deurcontrollers geïnstalleerd op een andere locatie dan de Paxton10 Software Controller en wilt u deze door middel van een VPN verbinding toevoegen? Dan gebruikt u binnen Paxton10 de multi-subnet functie. Zorg ervoor dat beide locaties verbonden zijn doormiddel van de VPN verbinding en voer in de Paxton10 Software vervolgens het IPv4 adres van de deurcontroller in die op de andere locatie geïnstalleerd is. De software zal nu verbinding maken met de deurcontroller door middel van het IPv4 adres en deze toevoegen als gateway (mastercontroller). Alle andere deurcontrollers en camera’s zullen nu automatisch gedetecteerd worden door de mastercontroller.

Webbrowsers

De Paxton10 Software Controller is voorzien van de Paxton10 webbased software. Voor iedere Paxton10 installatie heeft u één Paxton10 Software Controller nodig.
De Paxton10 Software Controller sluit u aan op uw netwerk. Er is geen IP configuratie of software installatie nodig, gewoon plug & play. Inloggen op de software doet u eenvoudig door het webadres, dat op de onderzijde van de Software Controller staat, in te vullen in uw webbrowser. Dit kan vanaf iedere PC of tablet in het lokale netwerk.

Paxton10 is compatible met de Google Chrome en Apple Safari webbrowser. Hierdoor kunt u de Paxton10 Software op zowel een Windows PC als Mac gebruiken. Wanneer u Mac of IPad gebruikt dient u de lokale URL in te voeren gevolgd door .local om de software te kunnen openen. U voert het adres in als volgt: http://paxton10-XXXXX.local



Remote toegang

U kunt uw Paxton10 systeem eenvoudig op afstand beheren met de Remote toegang functie in de Paxton10 Software. De Paxton10 Software Controller dient wel aan het internet verbonden te zijn om deze functie te gebruiken. In de Paxton10 Software is Remote toegang eenvoudig te activeren, u hoeft alleen maar een vinkje aan te zetten waarna er een remote link gegenereerd wordt. De Paxton10 Software zal nu verbinding maken met de Paxton cloud gateway. Wanneer u de remote link in uw browser invult zal de cloud gateway ervoor zorgen dat u met uw browser verbinding maakt met de Paxton10 Software Controller. Er worden geen gegevens opgeslagen in de cloud gateway. Wanneer u gebruik maakt van remote toegang zal dit via een beveiligde HTTPS/SSL verbinding plaatsvinden waardoor alle communicatie encrypted is.

Voor de beste gebruikerservaring adviseren wij een snelle en stabiele internetverbinding. Wij adviseren om minimaal 20Mbps downloadsnelheid en 10Mbps uploadsnelheid te hebben. Test vooraf aan de installatie de internetverbinding op locatie voor een goede werking van het systeem.

SSL certificaat

Paxton10 maakt gebruik van een beveiligde HTTPS verbinding tussen de cliënt, Paxton10 Software Controller en Paxton10 controllers. Elke Paxton10 Software Controller is voorzien van een beveiligingscertificaat dat uitgegeven is door de Paxton10 Root Certificate Authority. Om gebruik te maken van een beveiligde verbinding via de lokale link (die u terugvindt op de onderzijde van de Paxton10 Software Controller) adviseren wij om het Paxton10 SSL certificaat te installeren op iedere PC waar u de Paxton10 Software op gaat gebruiken. Wanneer u de videobeelden van uw Paxton10 camera’s wilt bekijken via de lokale link zult u het certificaat geïnstalleerd moeten hebben, anders is het niet mogelijk om de videobeelden te bekijken.

Wilt u zeker weten of het certificaat geïnstalleerd is? controleer dan of u in de adresbalk van uw browser het hangslot icoontje ziet. Dit geeft aan dat u gebruik maakt van een beveiligde HTTPS verbinding.

Voor de Remote URL is het niet nodig om het SSL certificaat te installeren. Deze wordt via onze cloud gateway geregeld. U maakt dus automatisch gebruik van de beveiligde HTTPS verbinding.

Meer informatie over het installeren van het SSL certificaat vindt u hier:

Handleiding installeren SSL certificaat



Paxton10 Client PC specificaties



Het is bij Paxton10 niet nodig om software te installeren omdat de software geïnstalleerd is op de Paxton10 Software Controller. De Paxton10 software opent u vanaf uw client(PC, laptop, tablet of smartphone) via Google Chrome of de Apple Safari webbrowser.

Wilt u videobeelden terug kunnen kijken via de Paxton10 Software dan adviseren wij om minimaal de onderstaande specificaties in acht te nemen voor een optimale gebruikerservaring;

  • Intel Core i3 (of vergelijkbaar);
  • 4GB RAM of meer;
  • 100Mbit netwerkadapter.

Dit zijn de minimale Client PC specificaties om videobeelden te kunnen bekijken. De client PC specificaties zijn afhankelijk van een groot aantal factoren zoals het aantal schermen dat is aangesloten op uw PC, resoluties van het scherm, hoeveel camera beelden tegelijk bekeken worden, de resolutie van de videobeelden, framerate en bitrate etc.
Het is mogelijk dat u voor uw toepassing een PC nodig heeft met hogere PC specificaties.

Maakt u gebruik van 4K videobeelden zorg er dan voor dat uw grafische kaart(GPU) ondersteuning biedt voor 4K weergave.

Hardware versnelling in Google Chrome

In Google Chrome is de optie ‘Hardware versnelling’ beschikbaar. Wanneer u dit inschakelt worden grafisch intensieve taken van de browser uitgevoerd door de grafische kaart (GPU) in plaats van de processor (CPU) van uw PC. Wanneer uw PC voorzien is van een losse grafische kaart (GPU) kan het te adviseren zijn om hardware versnelling in te schakelen zodat de grafische kaart gebruikt wordt voor de videobeelden. Wanneer u geen losse grafische kaart heeft is het te adviseren om de functie uit te schakelen. Test altijd even wat de uitwerking van deze functie op uw PC is.

Let op: Alle informatie en specificaties zijn correct op het moment van publicatie, maar kunnen zonder voorafgaande kennisgeving worden gewijzigd. Neem te allen tijde contact op met onze supportafdeling om de juistheid te verifiëren.
